דיודת לייזר מוערמת אופקית

ערימת דיודות לייזר, הנקראת גם מערך דיודות לייזר, כוללת מספר מוטות דיודות לייזר, כאשר לכל פס לייזר יש מספר פולטים המייצרים קרני לייזר. ערימות דיודות לייזר יכולות לייצר הספק פלט גבוה יותר מאשר מוטות דיודה בודדים. יתר על כן, ערימת ברים מרובים מאפשרת גישה מודולרית ביותר להגדלת הספק גם לטווח של ריבוי קילוואט. מודולריות זו מעניקה גמישות להגדלת ערימת לייזר לרמת ההספק המבוקשת באורך גל מרכזי נתון, ומציעה יתרונות משמעותיים וגמישות על פני לייזרים רגילים במצב מוצק.

ערימות דיודות לייזר בעלות גודל משופר מאוד, משקל ויחס יעילות הספק, המאפשרות שיא הספק ובהירות גבוהים משמעותית בהשוואה למערכות לייזר מסורתיות של סיבים ומצב מוצק. זה הופך אותם למתאימים ליישומים ניידים והספקים גבוהים. יתר על כן, ניתן לחבר אופטיקה לעיצוב קרן לערימת הדיודות לעיצוב קרן ועדשות קולימציה כדי למקד את קרני הפלט הבודדות לאלומת פלט יחידה עם הספק גבוה (כמו בלייזרי דיודה ישירים). ניתן לבחור אופטיקה כדי לאסוף את הפלט בצירים מהירים ואיטיים כאחד, לעצב את אלומת האור לאזורים, קווים או נקודות, בהתאם לצרכי היישום. חסרון אחד הוא שערימות עם מערכים של פולטים בודדים דורשות בדרך כלל עדשות מיקרו רבות כדי לשלב את הפלטים לאורה אחת. זה יכול להוסיף למורכבות המערכת, להפחית את הניידות והחוסן של המערכת. אור הלייזר הנפלט ממוטות דיודה יכול להיקרא גם לסיבים אופטיים כדי לספק את הספק המוצא לסיבים אופטיים חד- או רב-מודדים. היתרון העיקרי הוא שמלבד התחרות עם לייזרים מוצקים, דיודות לייזר מוערמות מציעות דרך קלה וקומפקטית להגדיל את העוצמה. לפיכך, ערימות דיודות שימושיות עבור שאיבה אופטית של לייזרים במצב מוצק, אנרגיה מכוונת מאוד, יישומים רפואיים ועיבוד חומרים. עוצמת השיא הגבוהה של ערימות דיודות שימושית גם עבור מנורות ארוכות טווח שיכולות לדרוש מרחקי התפשטות בסדר גודל של קילומטרים. על מנת להשיג קרינת מטרה מספקת, ניתן לערום ברים מרובים של דיודות לייזר עם מאות, אפילו אלפי, פולטים בודדים.

ערימות דיודות לייזר זמינות בתצורה אנכית או אופקית ופועלות במצב CW ופולס. ערימות דיודות אופקיות מורכבות ממספר רב של מוטות לייזר דיודות המסודרים זה לצד זה. סידור זה מאפשר הספק פלט גבוה יותר ואחידות אלומה רבה יותר, שכן הדיודות הבודדות ניתנות לשליטה ובהתאמה אישית. עבור יישומים מסוימים, כגון שאיבת צד של לייזר מוצק, כאשר נדרש כוח אופטי גבוה יותר, מערך של פסי לייזר נארזים אופקית.

ערימות דיודות אנכיות מורכבות ממספר רב של מוטות לייזר דיודות המסודרים אנכית, כל אחד פועל בסדרה. סידור זה מאפשר טביעת רגל קטנה יותר ועיצוב קומפקטי יותר, אך הוא גם מגביל את הספק הפלט המקסימלי ויכול לגרום לאחידות האלומה פחותה.

על דיודת לייזר אופקית מוערמת מקוררת במים:

בלוקי המים הם פתרון יעיל לקירור דיודות לייזר, מכשירי מעבדה, מוצרים רפואיים וצ'ילרים חוזרים. על ידי מתן מקור של נוזל קירור כגון מי ברז, הנוזל מסתובב בתוך חלל גוש המים, ובכך סופג חום מה-TEC או מהרכיבים האלקטרוניים. כניסת המים והיציאה של הבלוק ממוקמים בצורה נוחה באותו צד ומצוידים בשני אביזרי דוקרני פליז.

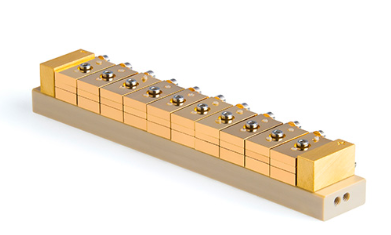

דיודות לייזר אופקיות אלה, מקוררות במים, הן קומפקטיות וגמישות ושילוב אמינות גבוה. הספק שיא בודד זמין ב-100W, 200W, 300W ו-500W. שיא הספק של דיודת לייזר מוערמת אופקית מקורר במים של לייזר בודד יכול להגיע ל-30000W, שילובי אורכי גל בודדים ושילובי אורכי גל הם אופציונליים.

על דיודת לייזר מוערמת אופקית מקוררת הולכה:

לייזרים דיודות מקוררים בהולכה נמצאים בשימוש נרחב בלייזרי משאבות במצב מוצק. בתגובה למגמה של מודולים קלים וממוזערים מקוררי הולכה, אנו ב-BrandNewTech תכננו מבנים כגון מערכי לייזר קשת, מערכי לייזר שטח ומערכי לייזר טבעת כדי לענות על צרכי הלקוח. מוליכות אלו מקוררות לדיודות לייזר מוערמות אופקיות בעלות מאפיינים של מבנה קומפקטי, תצורה גמישה ואמינות גבוהה. שיא הספק הלייזר האופקי מקורר בהולכה של פס בודד הוא 100W, 200W, 300W, ו-500W. שיא הספק דיודה לייזר מוערם אופקית, מקורר בהולכה, של לייזר בודד יכול להגיע ל-30,000W, וקיימים שילובים של אורכי גל בודדים והרבה אורכי גל. מוטות הלייזר שלנו ארוזים בזהב-פח לאמינות גבוהה.

Fast Axis Collimators (FAC) הן עדשות גליליות אספריות קומפקטיות בעלות ביצועים גבוהים המיועדות לעיצוב קרן או ליישומי קולימציה של דיודות לייזר. העיצוב הגלילי האספרי (FAC Axis Collimators) וצמצם מספרי גבוה מאפשרים קולימציה אחידה של כל הפלט של דיודת הלייזר תוך שמירה על איכות קרן גבוהה. ל-Fast Axis Collimators יש שידור של יותר מ-99% בטווח הספקטרלי שצוין וזמינים במגוון אורכי מוקד. ציר קולימטור מהיר (FAC) בהשוואה ללייזרים רגילים, ביצועי הנחיית האור משתפרים ב-25% ואחידות האור משופרת ב-20%.

המכונה החדשה שלנו להסרת שיער בלייזר דיודה משתמשת בטכנולוגיית דחיסה מהיר של ציר (FAC) חדישה. זה מבטיח שתפוקת האנרגיה של המכונה גדולה יותר מלייזרים רגילים.

עדשות מה שנקרא Fast Axis Collimation (FAC) מפצות על האסטיגמציה שנוצרת על ידי PLDs פולטות קצה, ובכך להבטיח שכמה שיותר פוטונים יגיעו אל המטרה. אופטיקה ודיודות לייזר מותקנות בחבילה במדויק

מוצרים עם עדשות FAC משולבות משמשים בעיקר במתני טווח לייזר (LRF). הדיוק של מערכות אלו תלוי בכמה שיותר פוטונים שיגיעו למטרה וישתקפו בחזרה לגלאי - פוטודיודת המפולת (APD). כדי להשיג זאת, האלומה הממוקדת על ידי עדשת FAC דורשת הספק פלט נמוך יותר. זה מאפשר לפתח LRFs קטנים וחסכוניים יותר באנרגיה מבלי לפגוע באמינות המדידה.

קרן הלייזר האופקית ממודול הערימה LD ממוקדת לנקודות, מלבנים או קווים דרך מנסרות ועדשות, וכתוצאה מכך צפיפות אנרגיה גבוהה הניתנת לאופטימיזציה עבור יישומים בדרמטולוגיה/אסתטיקה, חישה, הגנה ועיבוד חומרים, כגון עיבוד מתכת. , ריתוך, טיפול בחום וסימון.

יישומים רפואיים ואסתטיים: מחסנית אופקית מערכי דיודות לייזר הם מרכיבי מפתח המשמשים להסרת שיער בלייזר, חידוש עור בלייזר, הפחתת קמטים, רפואת עיניים וטיפול פוטודינמי.

תאורה: מחסנית אופקית מערכי דיודות לייזר יכולים לייצר אור כיווני בעוצמה גבוהה עם סטייה נמוכה למרחקים ארוכים. זה הופך אותם לאידיאליים עבור יישומי הדמיה ארוכי טווח, כגון הדמיה, ראיית מכונה ויישומי לידר.

עיבוד חומר: יישומים כוללים סימון, חריטה, ריתוך פלסטיק ואבלציה.

Optical Pumping: horizontal stack Laser diode stacks can be used as pump sources to provide energy to gain media for amplification in solid-state laser (DPSSL), hybrid laser, or fiber laser systems. The advantages of laser diodes include the ability to operate at higher repetition rates, higher efficiency (>60%), וגודל ומשקל קטנים משמעותית בהשוואה לפתרונות שאיבה אחרים כמו פנסים. אנו מציעים מגוון רחב של מודולי לייזר דיודה אופקית עם בין 2 ל-13 אורכי גל בקווים אופקיים, עם פעולת CW או QCW.

אנו מציעים מגוון רחב של מודולי לייזר דיודה אופקית עם בין 2 ל-13 קווים אופקיים, עם אורכי גל CW או QCW. ניתן לארגן את המערכים החזקים במיוחד זה לצד זה או בכל תבנית מותאמת אישית אחרת כדי לספק את צפיפות ההספק המקסימלית הנדרשת לשאיבת צד של יישומי לייזר במצב מוצק.

בנוסף, מודולים אלה מקוררים במים וניתן להשתמש בהם בתצורות לייזר מוצק של דיודה מקופלת בכוכב. יכולת לבנות ערימות אופקיות בטווח אורך גל מ-630 ננומטר עד 2200 ננומטר. עבור יישומי טמפרטורה רחבים. הוא מאופיין בהספק שיא גבוה ובטווח טמפרטורת יישום רחב.

לייזרים של מערך ערימה אופקי של מיקרו ערוצים כוללים פולטי לייזר מרווחים קרובים, המאפשרים מיקוד מדויק של זקיקי שיער עם השפעה מינימלית על רקמת העור הסובבת. יתרונות: דיוק: אידיאלי לאזורי טיפול קטנים. יעילות קירור: מערכות מתקדמות מפחיתות כוויות וחוסר נוחות בעור.

1. על פי צרכי הלקוח, ניתן להשתמש בטכנולוגיית אריזת הלחמת אינדיום או הלחמת זהב. למערך המיקרו-ערוץ האופקי יש את היתרונות של אמינות גבוהה, חיים ארוכים, יעילות המרה פוטו-אלקטרית גבוהה, יציבות גבוהה, איכות אלומה גבוהה, פחות חיוך, רוחב קו צר וכו'.

2. מערך המיקרו ערוץ האופקי בעל מאפיינים של אורך גל רחב וכיסוי הספק, עם אורכי גל מ-630nm עד 1940nm, וכיסוי הספק מרמת וואט ל-250W מתמשך, 500W מעין רציף.

3. מגוון צורות אריזה של מוצרים יכולות לענות על הצרכים של לקוחות שונים, כגון רצועה אחת, מערך ערימה אנכית, מערך ערימה אופקית, מערך שטח דו מימדי ומוצרי צימוד סיבי רצועה.

4. לקוחות יכולים לבחור קולימציה מהירה ואטית של צירים, אורך גל נעול VBG, המרת קרן BTS, שילוב קרן, הומוגזציה נקודתית, עיצוב כולל של ראש לייזר וכו'. למערך המחסנית האופקית של ערוצי המיקרו יש את היתרונות של זווית סטייה נמוכה וכיווניות גבוהה. מערך מחסנית אופקי מיקרו-ערוצי הוא שיטת פיזור חום עבור פסי לייזר דיודה. למערך מחסנית אופקית של מיקרו-ערוצי יש אפקט פיזור חום טוב מאוד ללא כל בעיית שריפה. בדרך כלל אנו מייבאים את גוף הקירור הזה מגרמניה באיכות טובה מאוד.

אפשרויות התאמה אישית של מערכת דיודות לייזר מחסנית אופקית כוללות בחירת אורך גל, עיצוב דרייבר אלקטרוני, שינויי קושחה ותוכנה, עיצוב מכני, צמת סיבים עבור דיודות לייזר ומודולי לייזר ועוד.

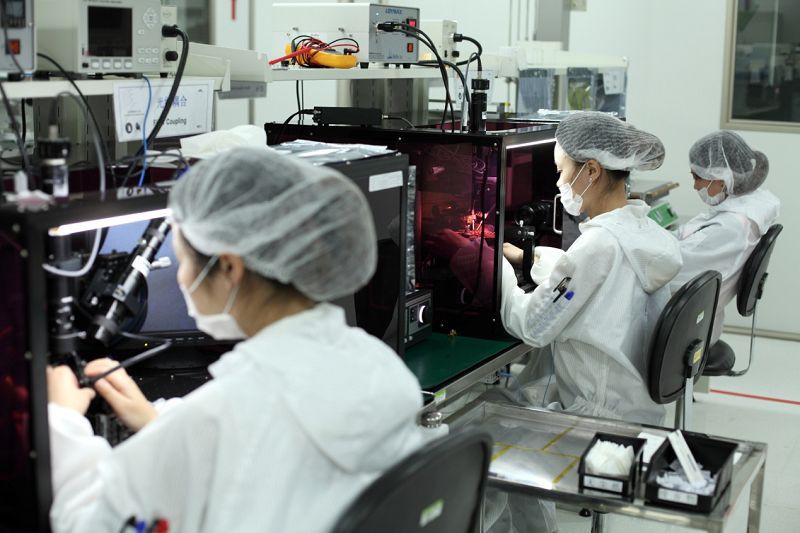

Brandnew Lasers ממוקם באופן ייחודי לפיתוח מהיר עם אפיון לייזר נרחב ויכולות וניסיון של אב טיפוס. המטה החדש של לייזרים כולל מתקני מחקר ופיתוח של אלקטרוניקה ולייזר, חנות מכונות בשירות מלא ומלאי גדול של רכיבים.

לצוות שלנו יש את הגמישות לתכנן מערכות אלקטרוניות ואופטיות כדי לספק את הפתרון הטוב ביותר למפרטי מערכת הלייזר שלך כדי למקסם את הביצועים ולמזער עלויות. עם ניסיון הנדסי רב, Brandnew יכול לספק מגוון רחב של מודולים מותאמים אישית, מה שהופך אותו לשותף אמין עבור מתקני תעשייה ומעבדה.

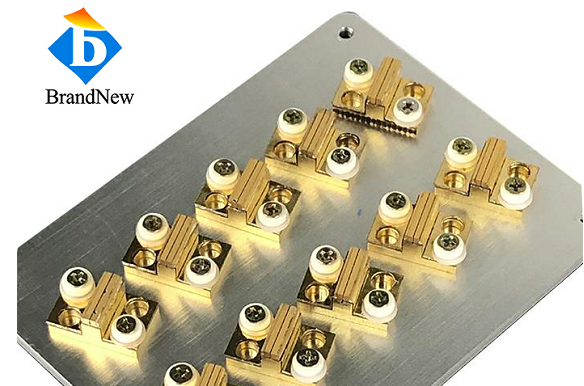

ניתן להתאים אישית את מערך אופקי מוערם של BrandNew עם או בלי FAC, כגון 808nm 200W הולכה מקורר דיודה לייזר מערך אופקי, 808nm 600W הולכה מקורר דיודה אופקי דיודה לייזר FAC, FAC כדי להפוך את האלומה לצורה יותר, נוכל גם להתאים אישית את המערך האופקי לערימה. מיקרו-ערוץ, כגון 792nm 400W מיקרו ערוץ לייזר דיודה מערך אופקי. ניתן להתאים אישית קירור מים או הולכה, כגון 808nm 480W מקורר מים דיודה לייזר אופקי מחסנית, 808nm 1500W הולכה מקוררת דיודה לייזר מערך אופקי, 808nm 1600W הולכה מקוררת דיודה לייזר מערך אופקי, 80080nm 8008nm 808nm 2400W הולכה מקוררת דיודה לייזר מערך אופקי, 808nm 3000W הולכה מקוררת דיודה לייזר מערך אופקי, 808nm 4800W לייזר דיודה מקורר הולכה, 808nm 100W הולכה מקוררת דיודה אופקית. אם אתה רוצה אפקט CW או QCW, אנחנו יכולים גם להתאים אותו עבורך, כגון 808nm 200W CW מקורר מים דיודה לייזר אופקי מחסנית, 808nm 400W QCW הולכה מקורר אופקי לייזר. תנו לכל פריט לשקף את הסגנון הייחודי של המוצר! המוצרים הניתנים להתאמה אישית שלנו נותנים לך את החופש לבחור את הפונקציה, החומר והעיצוב. בין אם זה לצורך פרויקט או לשימוש עצמי, זו בחירה מיוחדת במינה.
