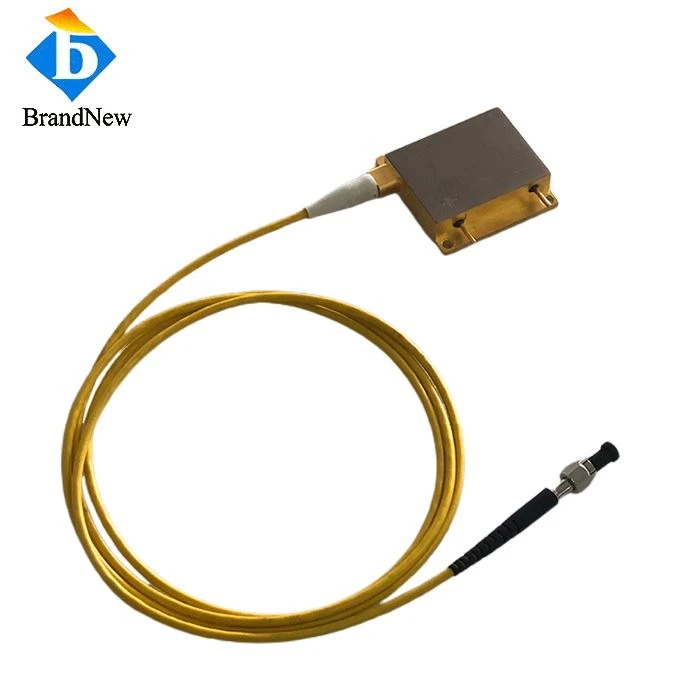

דיודת לייזר 1064nm 50W סיבים תזונתיים
תכונות:
- העיצוב המודולרי קל להתקנה, התאמה ותחזוקה, בעוד פיזור החום מתוכנן היטב כדי לעזור להאריך את חיי הלייזר.
- רעש נמוך, יציבות טמפרטורה טובה, יציבות אורך גל מעולה (סחיפה בטמפרטורה נמוכה)
- אנרגיה מרוכזת, קלה למיקוד
בַּקָשָׁה
- עיבוד חומרים
- סימון לייזר
- גְזִירָה
- פרוצדורות רפואיות
1064nm 50W דיודות לייזר מצמדות סיבים יישומים עיקריים:
עיבוד תעשייתי
לחיתוך מתכת, ריתוך, סימון ועיבוד חומרים. ההספק הגבוה וביצועי המיקוד המצוינים שלו מאפשרים משימות עיבוד יעילות ומדויקות.
שאיבת לייזר
משמש בדרך כלל כמקור אור משאבה עבור לייזרים מוצקים-(לדוגמה, לייזרים Nd:YAG) למימוש המרת לייזר יעילה בעזרת מאפייני אורך גל של 1064 ננומטר.
מחקר ומדידה
משמש בספקטרוסקופיה לייזר, חיישנים וניסויים אופטיים כדי לספק מקור אור יציב.
רפואי וקוסמטי
לייזרים 1064nm מועדפים בגלל החדירה העמוקה שלהם ונזק תרמי נמוך בטיפולי לייזר מסוימים ובמכשירים קוסמטיים.
גיליון תאריך
מספר פריט:FC1064DL50
שם פריט: 1064nm 50W לייזר דיודה מצמד סיבים
| אוֹפּטִי | |
| אורך גל מרכזי | 1064 ננומטר |
| כוח פלט | 50W |
| ספקטרום רוחב FWHM | 6 ננומטר |
| סִיב | |
| ליבת סיבים | 105 ממ |
| אורך סיבים | 1M |
| סיבים NA | 0.22NA |
| מחבר סיבים | סוף חשוף |
| קוטר מעיל סיבים | 0.9 מ"מ |
| חַשׁמַלִי | |
| הפעלה הנוכחית Lop | 12A |
| סף נוכחי Lth | 1A |
| מתח הפעלה Vop | 10V |
| תֶרמִי | |
| טמפרטורת בדיקה | 25 מעלות |
| טמפ' אחסון | -30 ~ 70 מעלות |
| מקדם טמפרטורת אורך גל | 0.3 ננומטר/מעלה |
אִיוּר:
להלן מתאר שימוש כללי בדיודות לייזר 1064nm 50W בדיודות ההפעלה של נהלי ההפעלה, שים לב שהפעולה בפועל צריכה להיות קפדנית להתייחס להוראות הציוד הספציפיות ולתקנות הבטיחות.
1. הכנות בטיחותיות
ללבוש משקפי מגן
מכיוון שאורך הגל של הלייזר של 1064 ננומטר נמצא באזור האינפרא אדום הקרוב, לא ניתן לתפוס את העין הבלתי מזוינת באופן ישיר אך עדיין יש בו נזק, ולכן על הפעולה להרכיב משקפי בטיחות לייזר העומדים בדרישות כדי למנוע כניסה מקרית של קרן הלייזר לעיניים.
בדוק את סביבת העבודה
ודא שאזור ההפעלה נקי מאנשים דליקים, נפיצים או מיותרים, וודא שהסביבה שבה נמצא הציוד נקייה, חסינת אבק ועמידה בפני-רטיבות.
2. חיבורי מערכת ובדיקות קדם-
ספק כוח וחיבור דרייבר
חבר נכון את הלייזר לספק הכוח הייעודי ולמנהל הלייזר (או מודול הבקרה) בהתאם למדריך. בדוק שכבלי החשמל, כבלי הבקרה ומערכת הקירור (למשל, מערכת מקוררת אוויר- או מים- מחוברים כהלכה ופועלים.
טיפול בפנים סיבים אופטיים
בדוק ונקה את קצה חיבור הסיבים (למשל מחבר FC/PC) כדי לוודא שאין אבק, שמן או שריטות כדי למנוע אובדן צימוד מוגבר.
בדיקת מערכת בקרת טמפרטורה
אם ללייזר יש TEC (מצנן טרמו-אלקטרי) מובנה, ודא שהוא מותקן כהלכה ומחובר למודול בקרת הטמפרטורה כדי לשמור על שבב הלייזר בטווח טמפרטורת עבודה יציב (בדרך כלל 15 עד 35 מעלות).
3. הפעלה- והתאמת פרמטרים
חימום מוקדם לפני ההפעלה
לפני הפעלת הלייזר, ניתן להפעיל את מערכת הקירור (למשל מאוורר או קירור מים) ולאפשר ללייזר להגיע לטמפרטורה יציבה. התקנים מסוימים עשויים לדרוש-תקופת חימום קצרה (בדרך כלל כמה דקות) כדי לייצב את אורך הגל והעוצמה של הפלט [ ].
הפעלת הלייזר
הפעל את החשמל והזן את פרמטרי ההפעלה הראשוניים בבקר או בתוכנה מיוחדת. כולל בדרך כלל:
הגדר את זרם ההפעלה והמתח כדי להבטיח שהספק המוצא מגיע ל-50W;
